Armadio di rete per montaggio a parete: tipologie, guida alla selezione e al confronto

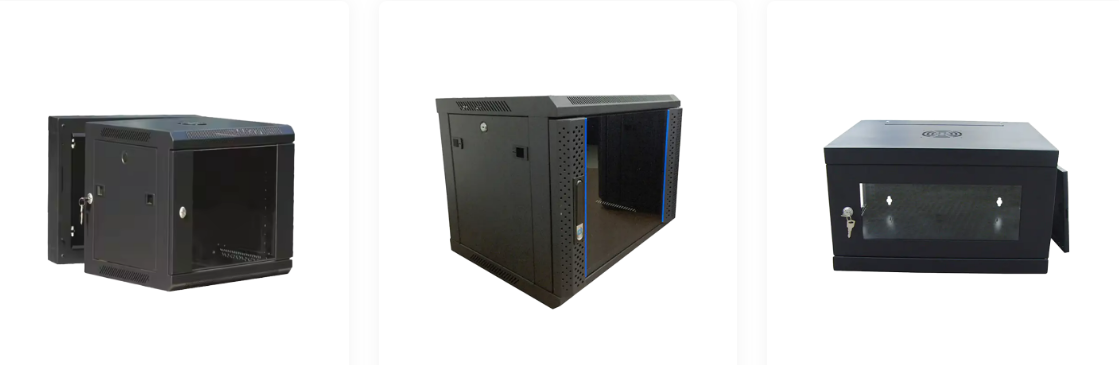

Tipi e caratteristiche comuni

Gli armadi di rete con montaggio a parete sono generalmente classificati in base alla configurazione delle porte e alla profondità dell'armadio, entrambi i quali influiscono sull'accesso alle apparecchiature, sulla ventilazione e sulla quantità di cavi allentati che l'armadio può accogliere. La scelta del tipo giusto dipende dalla frequenza con cui si accede all'armadio e dalla quantità di apparecchiature che deve contenere.

Il materiale delle porte è un'altra caratteristica distintiva, con porte in vetro temperato comunemente utilizzate dove è utile il monitoraggio visivo delle spie di stato delle apparecchiature e porte in metallo forate o solide utilizzate dove il flusso d'aria o la sicurezza fisica hanno la massima priorità. Anche la profondità dell'armadio varia in modo significativo, poiché gli armadi poco profondi sono adatti a interruttori e pannelli di connessione mentre sono necessari armadi più profondi per ospitare server, unità UPS o apparecchiature con cavi posteriori e alimentatori che si estendono più indietro.

Struttura e principio di funzionamento

Un armadio di rete con montaggio a parete funziona combinando un telaio fisso in acciaio o alluminio, guide di montaggio standard da 19 pollici e un involucro con serratura per tenere le apparecchiature di rete in modo sicuro a un'altezza stabilita dal pavimento, gestendo al tempo stesso il flusso d'aria e il passaggio dei cavi in un ingombro limitato. Gli elementi strutturali sono progettati per funzionare insieme in modo che le apparecchiature rimangano organizzate, raffreddate e protette anche in un volume dell'involucro relativamente piccolo.

La capacità dell'armadio è generalmente descritta in unità rack, o U, con dimensioni comuni di montaggio a parete che vanno da circa 4U per installazioni molto compatte fino a 15U o più per armadi che supportano diversi dispositivi attivi e pannelli di connessione. Poiché gli armadi con montaggio a parete hanno un volume interno inferiore rispetto ai rack a pavimento, la gestione termica è una considerazione di progettazione più critica, motivo per cui le aperture di ventilazione, le disposizioni per il montaggio delle ventole e la profondità dell'armadio devono essere adattati al carico termico previsto dell'apparecchiatura prima dell'installazione.

Scenari applicativi e criteri di selezione

Gli armadi di rete con montaggio a parete vengono applicati negli uffici aziendali, negli snodi dei trasporti pubblici, nei locali commerciali, nei punti di distribuzione di rete e negli armadi di rete residenziali, con la selezione guidata principalmente dal numero e dal tipo di dispositivi da alloggiare, dallo spazio disponibile sulla parete e dalla frequenza con cui è necessario accedere all'armadio. Considerare correttamente questi fattori in fase di specifica evita problemi successivi come un raffreddamento inadeguato o uno spazio insufficiente per la gestione dei cavi.

La capacità U è spesso il punto di partenza per la selezione, poiché determina direttamente il numero di switch, pannelli di connessione e altri dispositivi montati su rack che un armadio può contenere, lasciando spazio per espansioni future. Il grafico a linee riportato di seguito illustra un modello generale e rappresentativo di come la capacità richiesta dell'armadio tende a correlarsi con la complessità della rete man mano che aumenta il numero di dispositivi collegati in un sito, il che è un contesto utile quando si valuta un armadio con montaggio a parete per un'installazione nuova o in espansione.

Prima di esaminare il grafico, tenere presente che le esigenze di capacità effettive variano in base alla progettazione del sito, al tipo di apparecchiatura e alla ridondanza pianificata, quindi la linea mostrata rappresenta un modello di pianificazione generale piuttosto che una formula fissa. L'asse orizzontale rappresenta un numero crescente di dispositivi di rete connessi in un sito, da una piccola filiale fino a un piano di uffici distribuito più grande, mentre l'asse verticale rappresenta la tendenza generale della capacità U dell'armadio consigliata man mano che il numero di dispositivi aumenta. La linea illustra il motivo per cui i siti molto piccoli possono spesso essere serviti da armadi compatti, mentre i siti con esigenze di connettività più dense generalmente richiedono un aumento della capacità ben prima che l'armadio diventi fisicamente pieno.

La tendenza al rialzo della linea riflette la relazione generale tra la densità dei dispositivi e le esigenze di capacità dell'armadio, ma la curva non è perfettamente lineare, poiché la capacità consigliata tende ad accelerare leggermente quando un sito si sposta da una piccola filiale verso un ufficio più denso di medie dimensioni. Questo perché i siti più densi in genere aggiungono non solo più interruttori ma anche più pannelli di connessione, accessori per la gestione dei cavi e talvolta piccole unità UPS, che consumano spazio U più velocemente di quanto suggerirebbe il solo conteggio dei dispositivi. Una piccola filiale con poche postazioni di lavoro può spesso essere servita comodamente da un armadio compatto da 6U a 9U, mentre un ufficio di medie dimensioni con un numero sostanzialmente maggiore di dispositivi connessi e più pannelli di permutazione generalmente trae vantaggio dal passaggio a una configurazione da 12U a 15U o superiore. Pianificare una crescita a breve termine è un motivo pratico per selezionare un armadio con una certa capacità U di riserva piuttosto che dimensionarlo esattamente in base al numero di dispositivi attuali, poiché il retrofit di un armadio più grande in un secondo momento è più problematico che installare una capacità adeguata fin dall'inizio. Vale anche la pena tenere conto dello spazio U consumato dagli accessori per la gestione dei cavi e dalle eventuali unità di ventilazione previste, poiché questi riducono la capacità effettiva disponibile per le apparecchiature attive. I siti che prevedono una rapida espansione, come nuovi sviluppi commerciali o uffici aziendali in crescita, sono generalmente meglio serviti pianificando all'estremità più alta dell'intervallo consigliato mostrato in questa tendenza. Questo tipo di conversazione sulla pianificazione della capacità è una delle discussioni più comuni tra gli integratori IT e un produttore o fornitore di armadi di rete con montaggio a parete durante la fase di specifica di un progetto.

Confronto dettagliato tra armadi a parete e a pavimento

Gli armadi di rete con montaggio a parete e a pavimento hanno lo stesso scopo generale di ospitare e proteggere le apparecchiature montate su rack, ma differiscono significativamente in termini di capacità, ingombro e idoneità a diversi tipi di sito. Comprendere queste differenze aiuta gli acquirenti a evitare di specificare un mobile da pavimento sottodimensionato o un'unità con montaggio a parete sovradimensionata per un determinato sito.

Oltre al tipo complessivo di armadio, le prestazioni di raffreddamento tra diverse configurazioni di porte e ventilazione sono un altro fattore che vale la pena confrontare direttamente, poiché influisce sull'affidabilità delle apparecchiature negli spazi chiusi. La mappa termica di seguito presenta un confronto generale e illustrativo delle prestazioni relative del flusso d'aria tra tre tipi di porte comuni e tre configurazioni di ventilazione, basato su principi ingegneristici generali piuttosto che su un set di dati di test specifico.

Prima di esaminare la mappa termica, vale la pena notare che le prestazioni termiche effettive dipendono dalla potenza termica dell'apparecchiatura, dalla temperatura ambiente e dalle condizioni di installazione, pertanto la griglia seguente deve essere letta come un confronto relativo generale piuttosto che come una specifica di raffreddamento garantita per qualsiasi installazione particolare. La griglia mette a confronto porte in metallo massiccio, porte in metallo perforato e porte in vetro temperato attraverso la ventilazione passiva, la ventilazione assistita da una ventola singola e la ventilazione assistita da una ventola doppia, con ombreggiature più scure che rappresentano prestazioni relative del flusso d'aria generalmente più forti in quella combinazione.

Lo schema generale mostrato nella griglia è che le porte in metallo perforato forniscono costantemente le prestazioni di flusso d'aria relative più elevate in tutte e tre le configurazioni di ventilazione, poiché lo schema di perforazione consente un continuo scambio passivo d'aria anche prima che venga aggiunta qualsiasi ventola. Le ante in metallo massiccio e in vetro temperato mostrano prestazioni relative simili tra loro, poiché entrambe limitano il flusso d'aria passivo a qualunque apertura di ventilazione dedicata sia incorporata nel telaio dell'armadio piuttosto che alla porta stessa. Il passaggio dalla ventilazione passiva a una singola ventola produce un notevole miglioramento su ogni tipo di porta, che riflette il contributo del flusso d'aria attivo rispetto al fare affidamento solo sulla convezione naturale in un armadio chiuso con montaggio a parete. L'aggiunta di una seconda ventola produce un ulteriore miglioramento, ma comparativamente minore, suggerendo rendimenti decrescenti una volta che il flusso d'aria non è più il fattore limitante principale e il carico termico stesso diventa la variabile più rilevante. Per gli armadi che ospitano apparecchiature con una potenza termica più elevata, come più interruttori attivi o un piccolo UPS, abbinare una porta perforata con l'assistenza di almeno una ventola singola è un punto di partenza generale ragionevole basato su questo confronto. Per installazioni a bassa potenza termica, come un piccolo pannello di connessione e un interruttore singolo, la ventilazione passiva con una porta solida o in vetro è spesso adeguata, motivo per cui il tipo di porta dovrebbe essere selezionato insieme al carico previsto dell'apparecchiatura piuttosto che in base alla sola preferenza estetica. Questo tipo di confronto del flusso d'aria e del tipo di porta è un punto di discussione pratico quando si collabora con un produttore di armadi di rete con montaggio a parete per finalizzare una specifica per un'installazione sensibile al calore. Anche la temperatura ambiente della stanza e il posizionamento dell'armadio, come la vicinanza alla luce solare diretta o ad altre fonti di calore, dovrebbero essere presi in considerazione insieme alla configurazione stessa della porta e della ventola.

Tendenze del settore nei segmenti applicativi

La domanda di armadi di rete con montaggio a parete si è ampliata oltre il tradizionale utilizzo negli uffici aziendali poiché sempre più settori adottano lo stoccaggio strutturato e chiuso delle apparecchiature per le infrastrutture di rete e di ricarica. Il grafico a colonne raggruppato di seguito presenta un confronto generale ed illustrativo della crescita della domanda relativa in quattro segmenti di applicazione in un recente periodo pluriennale, basato sull'osservazione generale del settore piuttosto che su un set di dati misurati specifici.

Prima di esaminare il grafico, è opportuno leggerlo come un’illustrazione direzionale generale piuttosto che come una statistica precisa, poiché i modelli di crescita variano considerevolmente in base alla regione e al segmento di mercato. Vengono confrontati quattro segmenti: uffici aziendali, snodi di trasporto pubblico, locali commerciali e di vendita al dettaglio e installazioni residenziali, ciascuno mostrato con due colonne raggruppate che rappresentano un indicatore della domanda relativa in un momento precedente e uno più recente.

Il segmento degli uffici aziendali mostra l'indicatore di domanda complessiva più elevato in entrambi i periodi, in linea con la sua posizione di tradizionale applicazione principale per gli armadi di rete con montaggio a parete, sebbene la sua crescita relativa tra i periodi sia più moderata rispetto agli altri tre segmenti. Gli snodi del trasporto pubblico mostrano uno dei maggiori aumenti relativi tra il periodo precedente e quello recente, in linea con investimenti infrastrutturali più ampi nella connettività a livello di stazione, nei sistemi di informazione dei passeggeri e nelle reti di sorveglianza che richiedono involucri distribuiti ed efficienti in termini di spazio. I locali commerciali e di vendita al dettaglio mostrano un modello di crescita simile, riflettendo una maggiore adozione di sistemi di punti vendita in rete, connettività in negozio e apparecchiature di sicurezza che beneficiano di un involucro compatto montato a parete piuttosto che di una sala attrezzature dedicata. Il segmento residenziale parte dalla base più piccola dei quattro segmenti ma mostra un aumento proporzionalmente significativo, coerente con la crescente complessità della rete domestica poiché sempre più famiglie adottano più dispositivi connessi, sistemi di casa intelligente e configurazioni di home office che beneficiano di cavi organizzati e chiusi. Nel complesso, il modello suggerisce che mentre gli uffici aziendali rimangono il segmento di applicazione più grande in termini assoluti, la crescita relativa più rapida si sta verificando nei segmenti dei trasporti, commerciale e residenziale, ampliando la gamma di ambienti in cui sono specificati gli armadi a parete. Questa diversificazione è uno dei motivi per cui i produttori offrono sempre più opzioni di configurazione OEM e ODM, poiché i clienti del settore dei trasporti, commerciale e residenziale spesso hanno requisiti diversi per quanto riguarda lo stile delle porte, il tipo di serratura e l'estetica dell'armadio rispetto all'installazione standard di un ufficio aziendale. Per le aziende che servono più segmenti, questa tendenza indica anche il valore di una linea di prodotti flessibile che può essere configurata per diversi scenari piuttosto che un unico design ad armadio fisso.

Questo tipo di approccio flessibile e basato su scenari è fondamentale per il modo in cui i nuovi produttori stanno posizionando le loro linee di prodotti di armadi con montaggio a parete. Ningbo Cixi Communication Technology Co., Ltd., fondata nel febbraio 2024 e con sede nella città di Ningbo, provincia di Zhejiang, si concentra sulla progettazione, ricerca e sviluppo, produzione e commercio di armadi di rete e armadi di ricarica, offrendo soluzioni complete per le infrastrutture delle apparecchiature di comunicazione. In qualità di produttore professionale di armadi di rete per montaggio a parete OEM e di azienda di armadi di rete per montaggio a parete ODM, l'azienda opera con un team di progettazione interno per supportare le esigenze di configurazione di data center di rete, uffici aziendali, snodi di trasporto pubblico, locali commerciali e residenze personali, riflettendo la stessa gamma sempre più ampia di segmenti applicativi descritti sopra. L'azienda pone l'accento sulla sicurezza dei prodotti oltre a una continua attenzione all'intelligenza e alla facilità d'uso come parte del suo approccio allo sviluppo del prodotto.

Guida alla manutenzione per un funzionamento affidabile a lungo termine

L'ispezione di routine garantisce l'affidabilità delle prestazioni di un armadio di rete con montaggio a parete, in particolare per quanto riguarda la gestione termica, l'integrità del fissaggio a parete e l'organizzazione dei cavi, che possono degradarsi gradualmente se lasciati senza controlli nel corso di anni di servizio continuo.

1. Ispezionare periodicamente le staffe e gli elementi di fissaggio per il montaggio a parete per verificare che rimangano sicuri, in particolare negli armadi che sostengono carichi di apparecchiature più pesanti.
2. Pulire regolarmente le aperture di ventilazione e i filtri delle ventole per evitare che l'accumulo di polvere limiti il ​​flusso d'aria e aumenti la temperatura interna.
3. Controllare il funzionamento della ventola, se installata, per confermare il funzionamento continuo, poiché una ventola guasta può passare inosservata finché non compaiono problemi relativi alla temperatura.
4. Rivedere periodicamente il percorso della gestione dei cavi per evitare il sovraffollamento, che può limitare il flusso d'aria e rendere più difficili futuri spostamenti, aggiunte o modifiche.
5. Confermare che le serrature e le cerniere delle porte rimangano in buone condizioni di funzionamento per mantenere il controllo dell'accesso fisico previsto.
6. Monitorare la temperatura interna dell'armadio ove possibile, in particolare negli armadi con ventilazione passiva limitata, per individuare tempestivamente lo sviluppo di problemi termici.

Mantenere un semplice registro di manutenzione per gli armadi in un portafoglio di siti distribuiti, in particolare per gli hub di trasporto e le implementazioni commerciali in più sedi, semplifica la pianificazione della sostituzione proattiva delle ventole o del serraggio delle staffe prima che un guasto influisca sui tempi di attività della rete. Poiché gli armadi con montaggio a parete sono spesso installati in spazi visitati meno frequentemente rispetto a una sala server centrale, stabilire una routine di ispezione programmata è generalmente più efficace che fare affidamento solo sugli allarmi delle apparecchiature per segnalare un problema in via di sviluppo.
