Passaggi per l'installazione del cabinet di rete: un tutorial dettagliato da zero

Nei data center e negli uffici, armadi di rete sono strutture essenziali per archiviare e proteggere server, router, switch e altre apparecchiature di rete. Un armadio di rete correttamente installato e configurato può non solo organizzare e gestire in modo efficace le apparecchiature, ma anche migliorare la sicurezza delle apparecchiature e la dissipazione del calore. Per molti professionisti IT e amministratori di apparecchiature, capire come installare correttamente un armadio di rete è fondamentale.
Questo articolo ti guiderà attraverso il processo di installazione dell'armadio di rete, aiutandoti a completare con successo l'installazione da zero.

1. Preparazione
Prima di iniziare l'installazione dell'armadio di rete, sono necessari alcuni lavori preparatori per garantire un processo di installazione regolare:

(1) Scegliere il tipo di armadio giusto
La scelta del giusto armadio di rete è fondamentale prima dell'installazione. Esistono due tipi principali di armadi di rete comunemente presenti sul mercato: armadi a pavimento e armadi a parete.

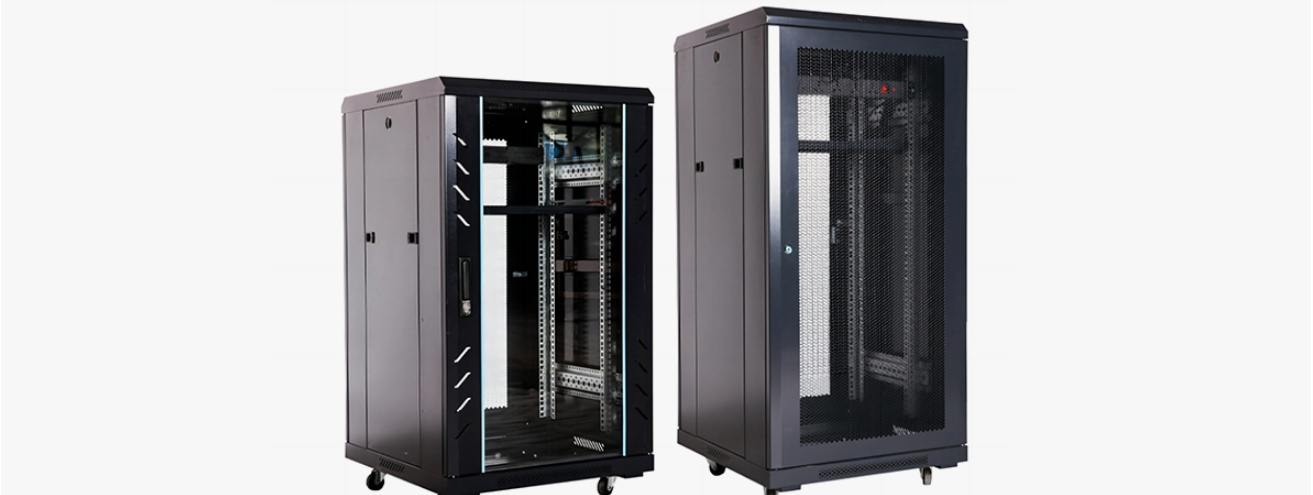

Armadi a pavimento: adatti per apparecchiature più grandi e configurazioni di rete che richiedono più spazio. Di solito sono dotati di rack regolabili e sono adatti a situazioni con maggiore altezza e più attrezzature.

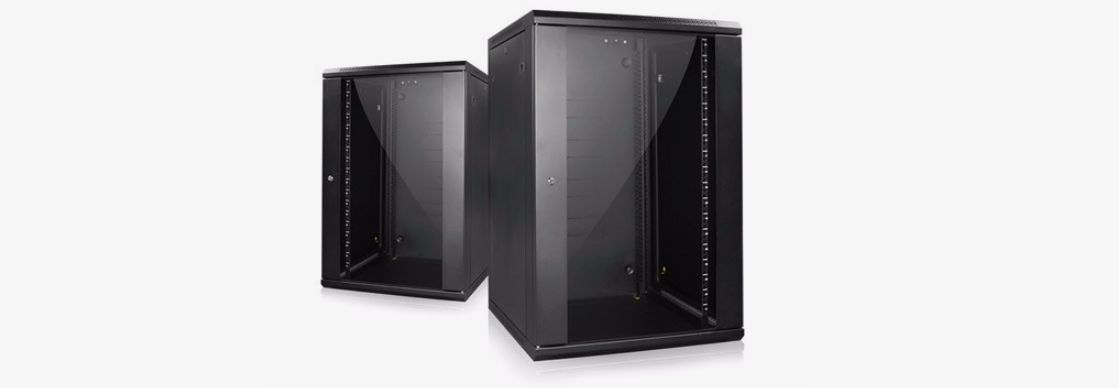

Armadi a parete: adatti a piccoli uffici o luoghi con spazio limitato, solitamente utilizzati per riporre un numero limitato di dispositivi, come piccoli router e switch.

(2) Determinazione della collocazione nel Gabinetto
Quando si sceglie il posizionamento del mobile, è necessario considerare i seguenti fattori:
Spazio sufficiente: è necessario lasciare spazio sufficiente attorno all'armadio per future aggiunte o manutenzioni di apparecchiature.
Circolazione dell'aria: garantire una circolazione d'aria sufficiente attorno all'armadio per evitare il surriscaldamento dell'apparecchiatura.
Accesso all'alimentazione: l'armadio deve essere vicino a una presa di corrente per fornire un'alimentazione stabile all'apparecchiatura.
Distribuzione del peso: durante l'installazione, considerare la capacità di carico dell'armadio e la distribuzione del peso dell'apparecchiatura per evitare pressioni inutili sul pavimento.

(3) Strumenti e materiali richiesti
Cacciavite, chiave inglese: utilizzato per fissare l'armadio e l'attrezzatura.
Livello: Per garantire la posizione verticale o orizzontale del mobile.
Trapano elettrico: utilizzato per praticare fori, soprattutto durante l'installazione di armadi a parete.
Viti di montaggio dell'armadio e accessori di fissaggio: preparare le viti e gli accessori in base al modello dell'armadio.

2. Gabinetto di rete Passaggi di installazione
(1) Ispezionare l'imballaggio e i componenti del mobile
Prima di iniziare l'installazione, controllare innanzitutto l'imballaggio dell'armadio e tutti i componenti per garantire che tutte le parti siano complete ed evitare eventuali omissioni durante il processo di installazione. L'armadio è solitamente costituito da più parti, tra cui il telaio dell'armadio, le porte, i pannelli laterali, il pannello posteriore, i rack e i piedini di supporto. Fare riferimento al manuale di istruzioni per confermare la sequenza di assemblaggio di ciascuna parte.

(2) Installazione della struttura del mobile
L'installazione del telaio dell'armadio è il passaggio più importante dell'intero processo di installazione. A seconda della tipologia del mobile, la struttura può essere a basamento unico oppure avere gambe di sostegno. Generalmente la sequenza di montaggio del telaio è la seguente:
Innanzitutto, collega la base ai montanti, assicurandoti che ciascuna colonna di supporto sia fissata saldamente alla base. È possibile utilizzare viti per fissare ciascun punto di connessione per garantire la stabilità del mobile.
Utilizzare una livella a bolla per verificare se il mobile è a livello. Assicurarsi che il telaio dell'armadio sia posizionato orizzontalmente a terra.
Se si tratta di un mobile a pavimento, è possibile installare prima i piedini di supporto, quindi verificare che la regolazione dei piedini di supporto sia adeguata per garantire la stabilità del mobile.

(3) Installazione dei pannelli laterali e del pannello posteriore
Successivamente, installare i pannelli laterali e il pannello posteriore dell'armadio. I pannelli laterali e il pannello posteriore forniscono una protezione aggiuntiva per l'armadio e prevengono interferenze esterne.
Collegare i pannelli laterali al telaio dell'armadio. Posiziona prima un lato, assicurandoti che sia allineato prima di fissarlo con le viti.
Se l'armadio è dotato di pannello posteriore, fissare il pannello posteriore in modo simile, garantendo la sicurezza dei punti di fissaggio.

(4) Installazione di pannelli e serrature per porte
I pannelli delle ante degli armadi sono generalmente divisi in ante anteriori e posteriori. La porta anteriore è solitamente trasparente per una facile osservazione delle apparecchiature all'interno dell'armadio, mentre la porta posteriore può essere in metallo o in vetro.
Fissare le porte anteriore e posteriore ai cardini, assicurandosi che le porte si aprano e si chiudano senza problemi.
Se l'armadio è dotato di serrature, installare le serrature secondo le istruzioni e assicurarsi che la funzione di bloccaggio della porta funzioni correttamente.

(5) Fissaggio dei rack
I rack all'interno dell'armadio di rete vengono solitamente utilizzati per installare server, switch, router e altre apparecchiature. Particolare attenzione dovrebbe essere prestata alla sicurezza dell'installazione del rack per garantire che l'apparecchiatura non si muova durante il funzionamento.
Regolare la posizione di installazione dei rack in base all'altezza e alla larghezza del mobile. In genere, la posizione del rack può essere regolata verso l'alto e verso il basso per accogliere apparecchiature di diverse altezze.
Fissare il rack all'interno dell'armadio con viti per garantirne la stabilità.

(6) Sistemazione di apparecchiature e cavi
Dopo aver installato il telaio dell'armadio e le staffe per le apparecchiature, iniziare a posizionare i vari dispositivi nell'armadio. Disporre razionalmente le apparecchiature in base alla tipologia e alle dimensioni degli apparecchi.
Installazione dell'apparecchiatura: posizionare server, router, switch e altre apparecchiature nel rack e fissarli con le viti. Assicurarsi che il luogo di installazione dell'apparecchiatura non ostacoli la ventilazione all'interno dell'armadio.
Gestione dei cavi: utilizzare vassoi di gestione dei cavi o fascette per cavi per organizzare i cavi in ​​modo ordinato ed evitare che si aggroviglino. La gestione dei cavi non solo aiuta a migliorare l'ordine all'interno dell'armadio, ma aiuta anche a ottimizzare la dissipazione del calore dell'armadio.

(7) Garantire una buona dissipazione del calore
Dopo aver installato l'apparecchiatura, assicurarsi che il flusso d'aria all'interno dell'armadio non sia ostruito. È possibile installare ventole aggiuntive o un sistema di raffreddamento dedicato per garantire che l'apparecchiatura mantenga una temperatura adeguata.
Installazione delle ventole: installare le ventole nella parte superiore o inferiore dell'armadio per migliorare il flusso d'aria.
Controllo delle aperture di ventilazione: assicurarsi che le aperture di ventilazione del cabinet non siano bloccate da cavi o altri oggetti per garantire un flusso d'aria regolare.

3. Ispezione e test post-installazione
(1) Verifica della stabilità dell'armadio
Dopo l'installazione, verificare innanzitutto la stabilità del mobile, assicurandosi che tutte le viti siano serrate e che il mobile sia posizionato stabilmente a terra.

(2) Test di accensione dell'apparecchiatura
Collegare l'alimentazione e accendere l'apparecchiatura, controllando che funzioni correttamente. In particolare, verificare che i dispositivi di rete, switch, router, ecc., si avviino correttamente e si connettano alla rete.

(3) Monitoraggio della temperatura
Monitorare la temperatura dell'apparecchiatura all'interno dell'armadio per garantire che il sistema di raffreddamento funzioni correttamente. Se la temperatura all'interno dell'armadio è troppo elevata, potrebbe essere necessario migliorare la ventilazione o installare più ventole.

(4) Organizzazione dei cavi
Verificare che i cavi siano organizzati in modo ordinato per evitare che un eccessivo disordine possa influenzare il flusso d'aria. Per fissare i cavi è possibile utilizzare strisce di gestione dei cavi o fascette.
